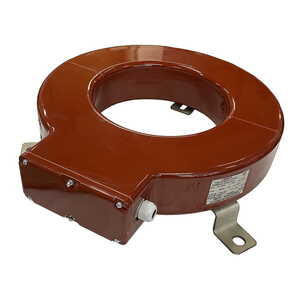

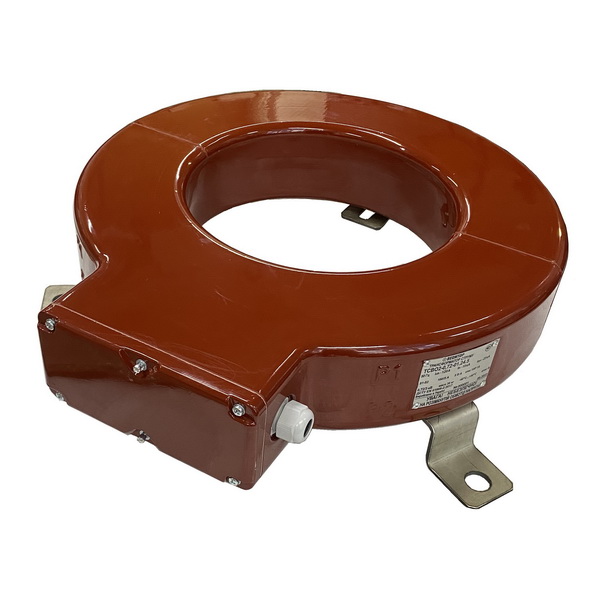

TСBO-1,2
Cea mai mare tensiune pentru echipamente, Um, [kV]: 1,2;
Curent primar nominal, Ipn, [А]: 100 - 3000;
Clase de exactitate a înfășurărilor secundare: 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5P; 10P;
Numărul de înfășurări secundare: 1, 2;
Transformatoare corespund cerințelor DSTU EN 61869-1:2017, DSTU EN 61869-2:2017, GOST 7746-2015.
- Nume parametru Valoarea parametrului
- Cea mai mare tensiune pentru echipamente, Um, [kV] 1,2
- Curent primar nominal, Ipn, [А] 100; 125; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; (1200; 1250; 1500; 1600; 2000; 2500; 3000)****
- Curent secundar nominal, Isn, [A] 1, 5*
- Frecvență nominală, Fn, [Hz] 50*, 60
- Clasa de exactitate a înfășurării pentru măsurare 0,2S; 0,2; 0,5S; 0,5; 1; 3
- Clasa de exactitate a înfășurării pentru protecție 5P; 10P
- Sarcină nominală la соs φ = 0,8 - înfășurării pentru măsurare, [VA] 5; 10*; 15; 20; 30; (40 - 100)**
- Sarcină nominală la соs φ = 0,8 - înfășurării pentru protecție, [VA] 5; 10; 15*; 20; 30; (40 - 50)**
- Factor de securitate, FS 2 - 40
- Factor limita de exactitate, ALF 10 - 30
- Numărul de înfășurări secundare 1*; 2
- Curent limita termic – 1 sec, Ith, [A] *** 50 × Ipn
- Tensiunea de testare a izolației secundare timp de 60 de secunde, [kV] 3
- * Valori preferate
- ** Prin aranjament prealabil
- *** Curent de rezistență termică la sarcină nominală
- **** Dacă Isn = 5 A
