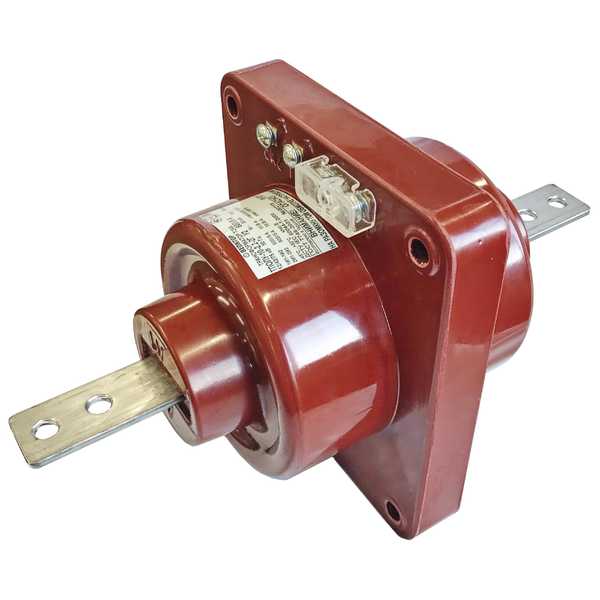

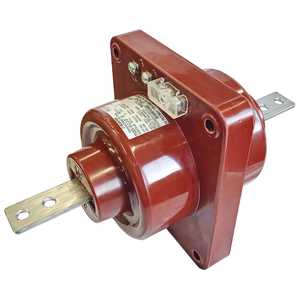

TCBS2-12-1X (ТПОЛУ-10-2(3))

Name: TCBS2-12-1X (ТПОЛУ-10-2(3))
Brand: BEONTOP
Availability: InStock

Найвища напруга обладнання, Um, [kV]: 12;
Номінальний первинний струм, Ipn, [А]: 5 - 3000;
Класи точності вторинних обмоток: 0,2S; 0,2; 0,5S+; 0,5S; 0,5; 5P; 10P;
Кількість вторинних обмоток: 1, 2, 3, 4;
Трансформатори проходять процедуру оцінки відповідності за модулями B+F, згідно Технічного регламенту законодавчо регульованих засобів вимірювальної техніки.
Трансформатори відповідають ДСТУ EN 61869-1:2017, ДСТУ EN 61869-2:2017, ГОСТ 7746-2015.

Керівництво з експлуатації

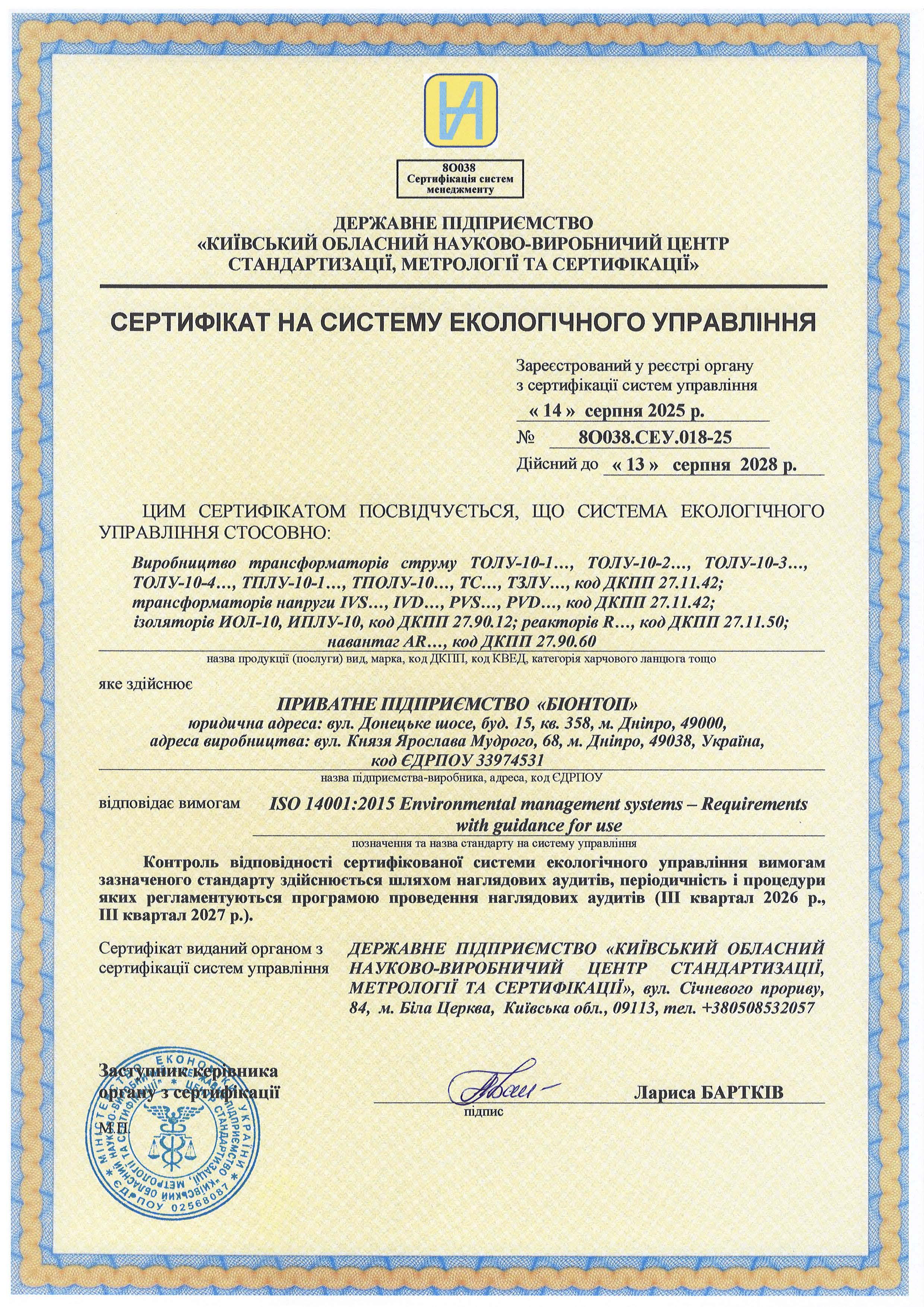

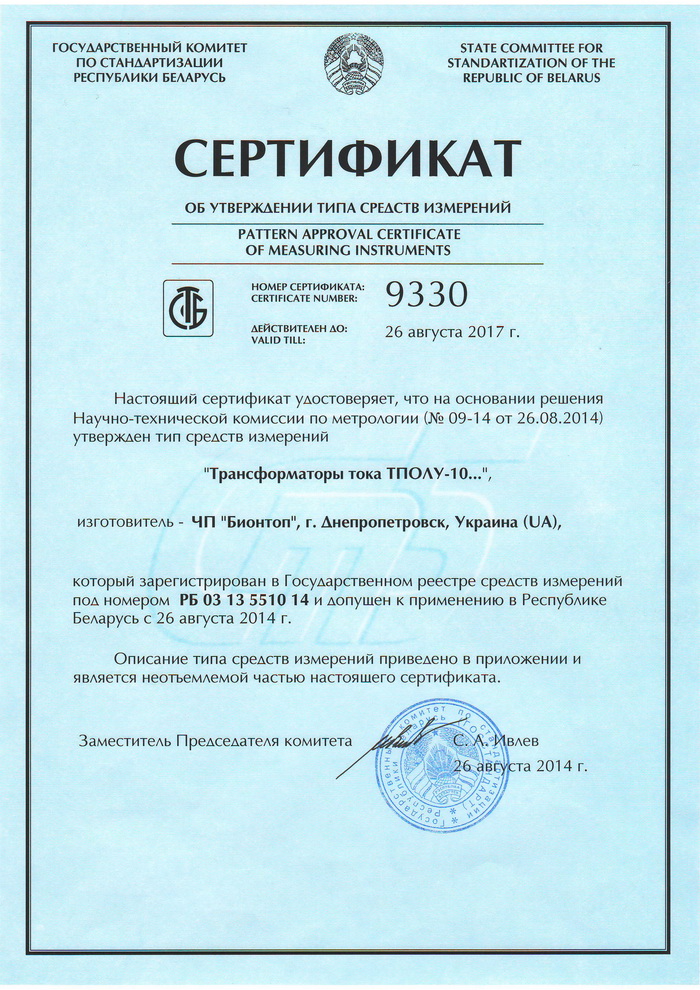

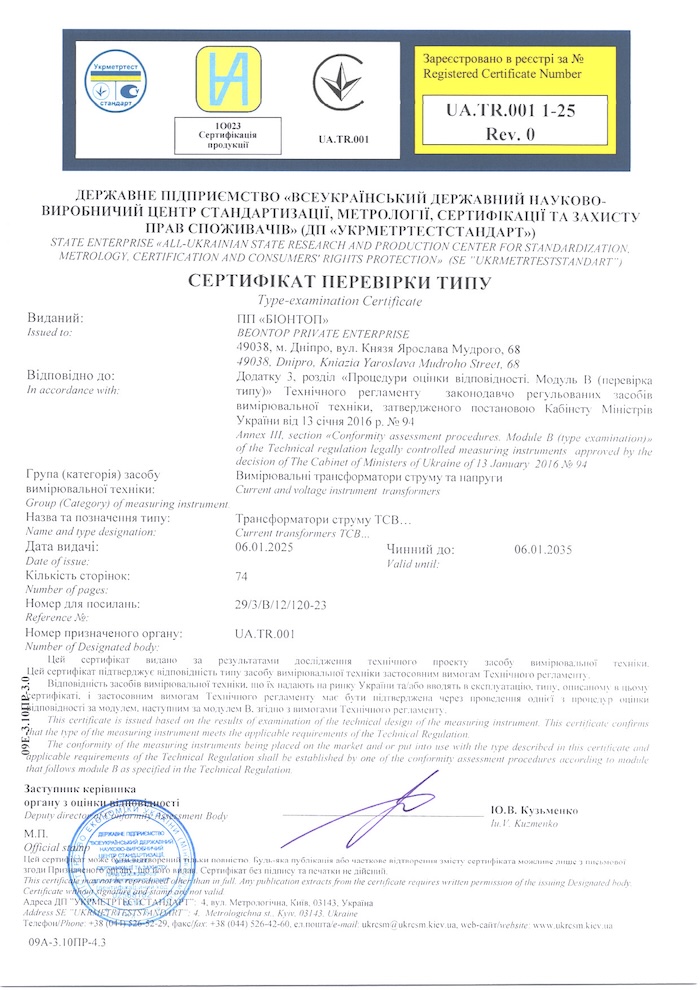

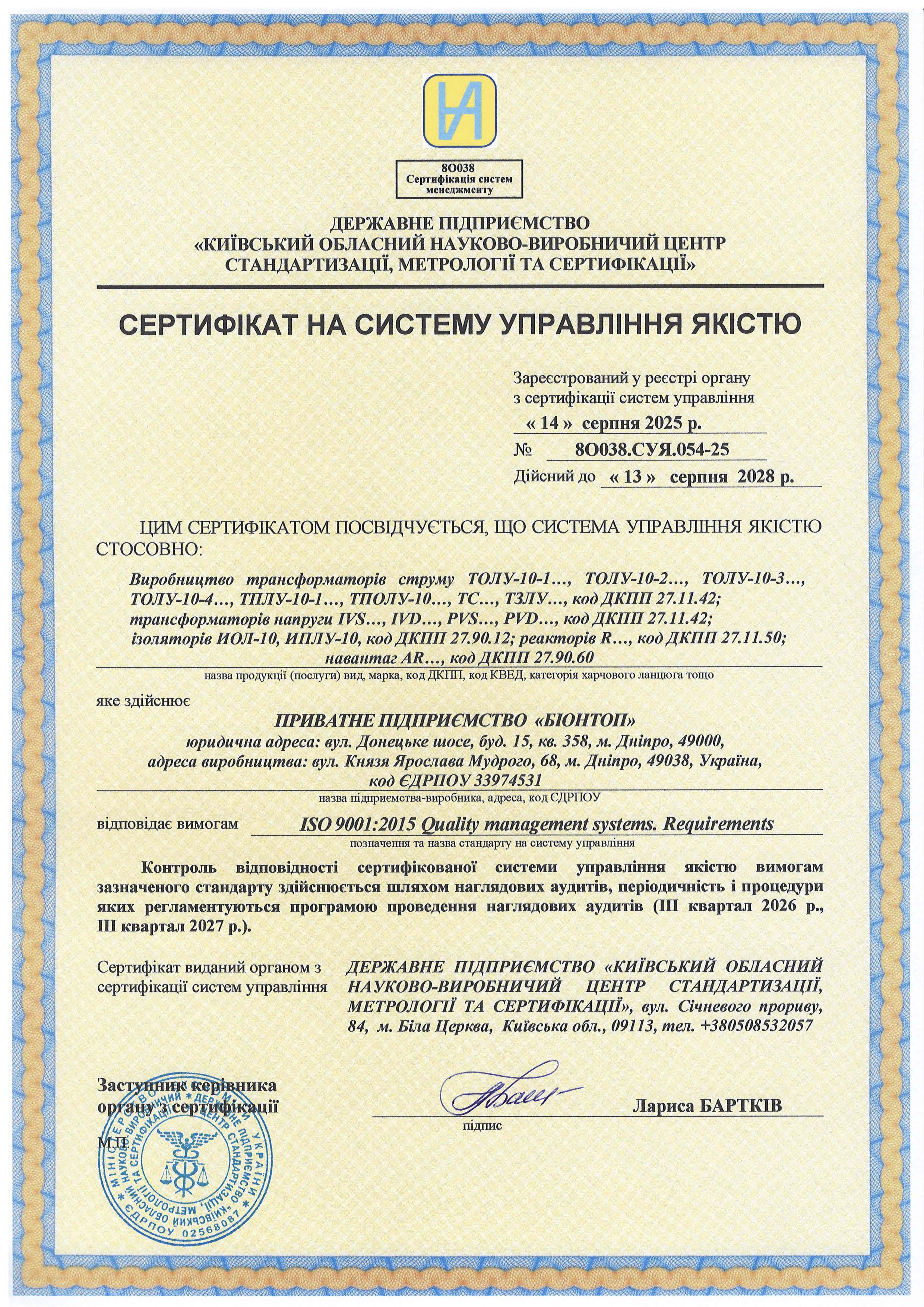

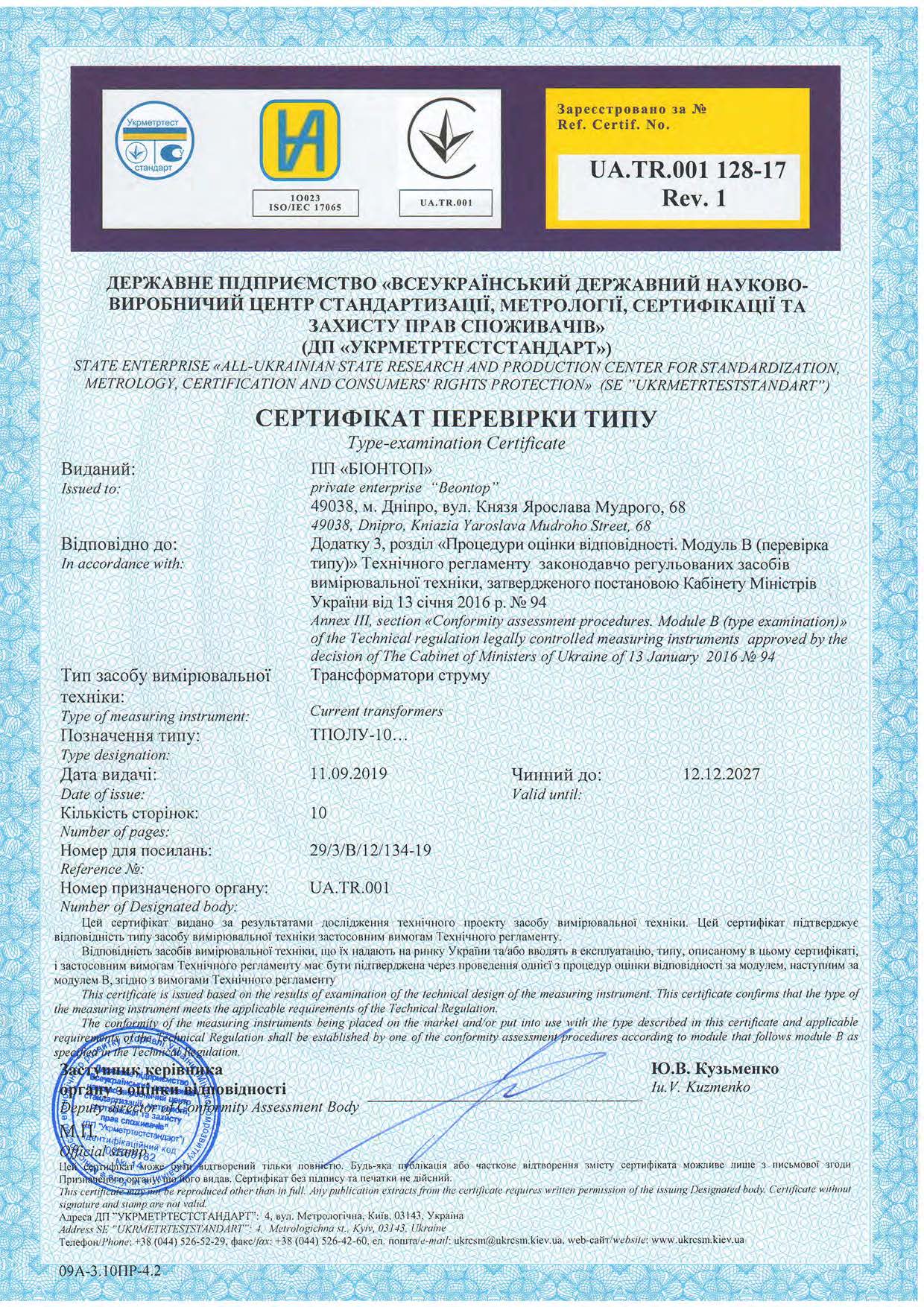

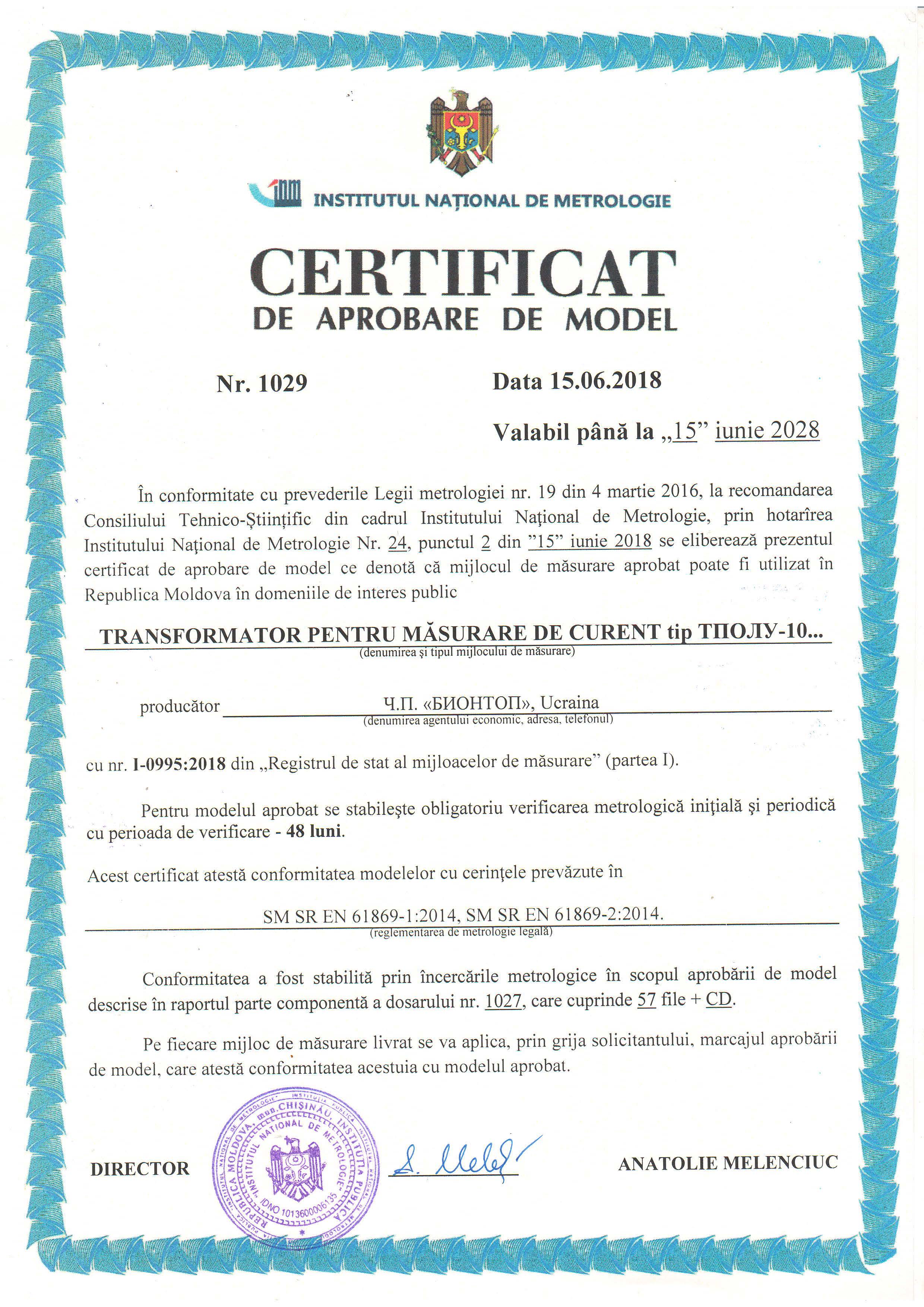

Сертифікати

В порівняння

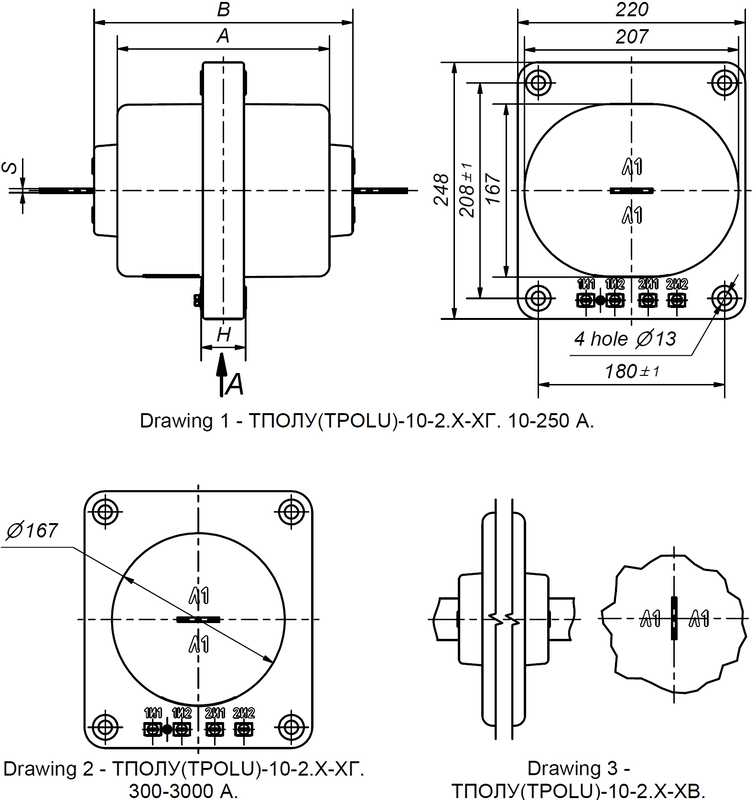

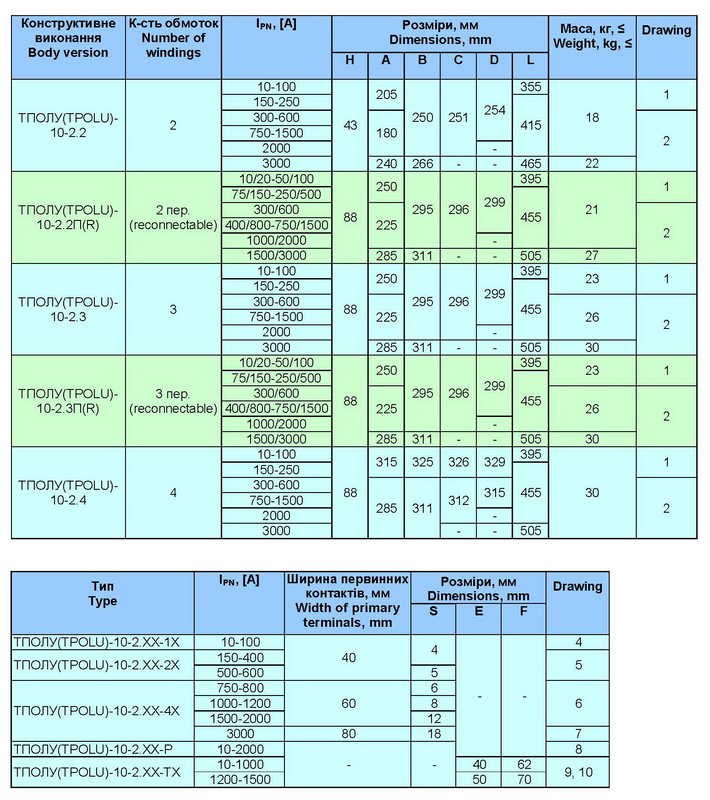

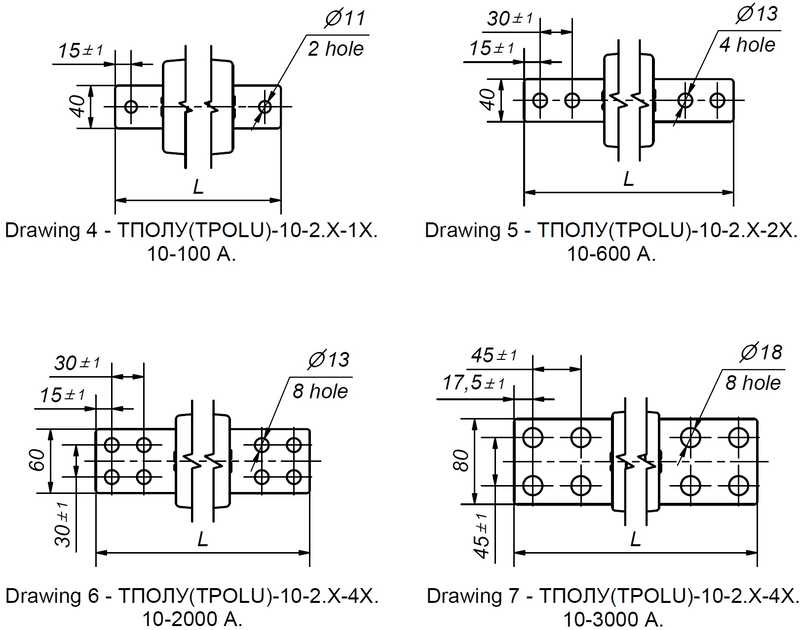

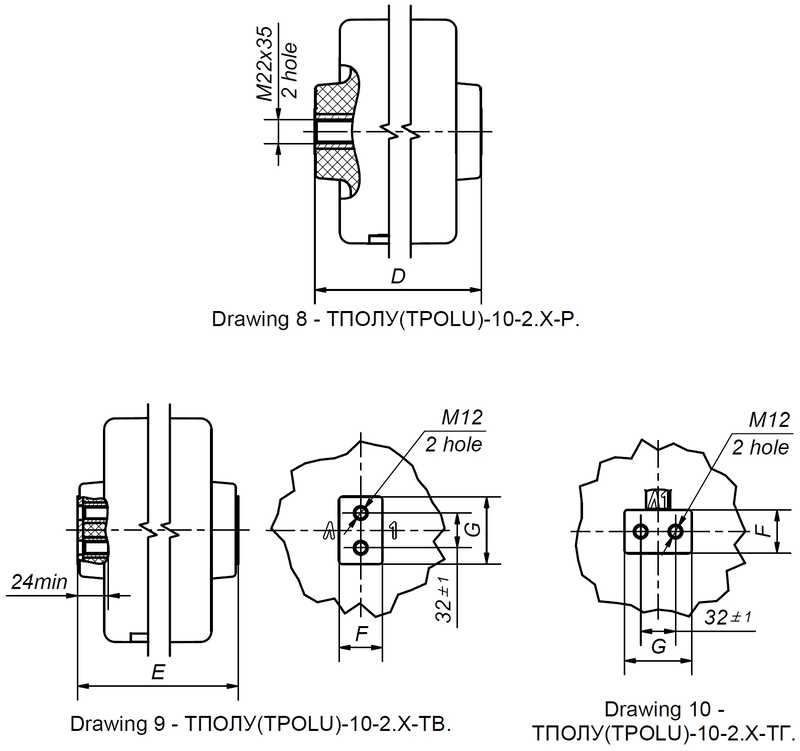

Опис Характеристики Креслення

Трансформатори струму TCBS2-12 призначені для передачі сигналу вимірювальної інформації вимірювальним приладам, пристроям захисту і управління, для ізолювання ланцюгів вторинних з`єднань від високої напруги в комплектних електричних пристроях внутрішньої установки змінного струму з найвищою напругою обладнання 12 кВ частотою 50 Гц.

Трансформатори виготовляються у виконанні У категорії розміщення 2 по ГОСТ 15150-69.

Положення трансформаторів в просторі - будь-яке.

Вимірювальна вторинна обмотка трансформатора виконана на осерді з нанокристалічного сплаву. Це забезпечує отримання великого лінійного динамічного діапазону характеристик обмотки по струму і куту. При цьому, забезпечується довготривала стабільність характеристик протягом всього терміну служби трансформатора і стійкість магнітопроводу до намагнічування (від однополярних імпульсних струмів КЗ). Крім цього, забезпечується коефіцієнт безпеки приладів не більше трьох, що значно зменшує аварійні перевантаження вимірювальних приладів, підключених до вимірювальної вторинної обмотки.

Застосування даних трансформаторів забезпечує зменшення експлуатаційних витрат у споживачів.

Трансформатори відповідають ДСТУ EN 61869-1:2017, ДСТУ EN 61869-2:2017.

Найменування параметру Значення параметру
Найвища напруга обладнання, Um, [kV] 12
Номінальний первинний струм, Ipn, [А] 5; 7,5; 10; 12,5; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 125; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000
Номінальний вторинний струм, Isn, [A] 1, 5*
Номінальна частота, Fn, [Hz] 50*, 60
Клас точності вторинної обмотки для вимірювань 0,2S; 0,2; 0,5S*; 0,5
Клас точності вторинної обмотки для захисту 5P; 10P*
Номінальна вторинна навантага при соs φ = 0,8 - обмотка для вимірювань, [VA] 5; 10*; 15; 20; 30
Номінальна вторинна навантага при соs φ = 0,8 - обмотка для захисту, [VA] 5; 10; 15*; 20; 30
Коефіцієнт безпеки приладу, FS 3 - 5
Коефіцієнт граничної точності, ALF 5 - 30
Кількість вторинних обмоток 1, 2, 3, 4
Випробувальна напруга промислової частоти, [kV] 28
Виконання з перемиканням +

Номінальний первинний струм, I_PR, [А]	5; 7,5	10; 12,5	15; 20	25; 30	40	50	60; 75	80; 100	125	150	200	250	300
Номінальна гранична кратність вторинної обмотки для захисту, ALF, не менше	7	7	7	7	8	8	7	8	8	7	8	8	7
Струм термічної стійкості для 1 с, I_th, [kA]	0,8	2,6	2,6	3,3	3,3	3,7	7,4	7,4	11	14,4	14,4	18	28,8
Струм термічної стійкості для 3 с, [kA]	0,4	1,3	1,3	1,6	1,6	1,8	3,7	3,7	5,5	7,2	7,2	6	14,4
Струм електродинамічної стійкості, I_dyn,[kA]	2	6,5	6,5	9,3	9,3	9,3	18,5	18,5	27,5	36	36	45	72

Номінальний первинний струм, I_PR, [А]	400	500	600	750	800	1000	1200	1250	1500	1600	2000	2500	3000
Номінальна гранична кратність вторинної обмотки для захисту, ALF, не менше	8	8	9	8	9	9	8	8	9	9	9	8	9
Струм термічної стійкості для 1 с, I_th, [kA]	28,8	36	36	64	64	86	86	100	100	100	100	100	100
Струм термічної стійкості для 3 с, [kA]	14,4	18	18	32	32	43	43	50	50	50	50	50	50
Струм електродинамічної стійкості, I_dyn,[kA]	72	90	90	160	160	215	215	250	250	250	250	250	250
