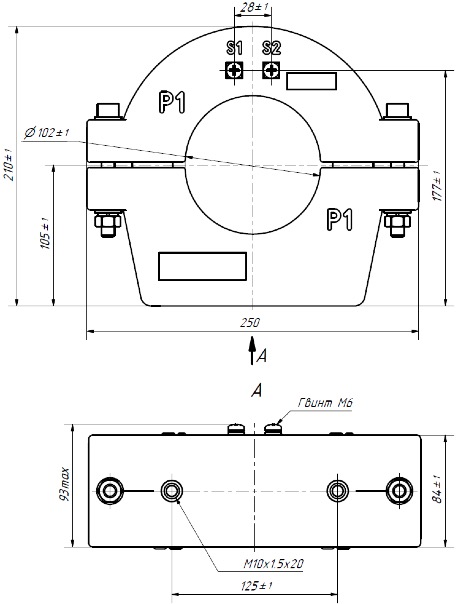

TCHD2-0,72
Трансформатори струму призначені для передачі сигналу сили струму нульової послідовності, який виникає при замиканні окремих жил трифазного кабелю на землю, обладнанню систем релейного захисту в комплектних розподільчих пристроях (КРП) на об’єктах електроенергетики. Трансформатори струму встановлюються на трифазний кабель
Трансформатори призначені для роботи з реле струму і в схемах релейного захисту с мікропроцесорним управлінням. Можливо використання трансформаторів для вимірювання сили струму в окремих фазах.
Трансформатори призначені для експлуатації в приміщеннях в яких коливання температури і вологості повітря не суттєво відрізняється від коливань на відкритому повітрі, а також в середині комплектних виробів призначених для експлуатації на відкритому повітрі за умови відсутності прямого впливу сонячного випромінювання та атмосферних опадів, в наступних умовах:
- висота над рівнем моря − не більше 1000 м;
- відносна вологість повітря не більше 98 % при 30 °С;
- верхнє робоче значення температури, навколишнього повітря − плюс 50 °С;
- нижнє робоче значення температури навколишнього повітря − мінус 45 °С;
- навколишнє середовище - вибухобезпечне, яке не містить пилу, хімічно активних газів і пари в концентраціях, що руйнують покриття металів та ізоляцію;
- положення трансформаторів в просторі - будь-яке.
Клас нагрівостійкості ізоляції – В по ДСТУ EN 61869-1:2017.
Клас займистості трансформаторів відповідає групі НВ40 за ДСТУ EN 60695-11-10.
Приклад умовного позначення трансформаторів струму при замовленні і в документації другого виробника. Трансформатор струму TCHD2-0,72 на номінальну первинну силу струму 50 А, номінальну вторинну силу струму 1 А і номінальною навантагою 0,5 В·А
Трансформатор струму TCHD2-0,72-33.10.3-50//1-10P10-0,5.
Трансформатори струму призначені для передачі сигналу сили струму нульової послідовності, який виникає при замиканні окремих жил трифазного кабелю на землю, обладнанню систем релейного захисту в комплектних розподільчих пристроях (КРП) на об’єктах електроенергетики. Трансформатори струму встановлюються на трифазний кабель
Трансформатори призначені для роботи з реле струму і в схемах релейного захисту с мікропроцесорним управлінням. Можливо використання трансформаторів для вимірювання сили струму в окремих фазах.
Трансформатори призначені для експлуатації в приміщеннях в яких коливання температури і вологості повітря не суттєво відрізняється від коливань на відкритому повітрі, а також в середині комплектних виробів призначених для експлуатації на відкритому повітрі за умови відсутності прямого впливу сонячного випромінювання та атмосферних опадів, в наступних умовах:
- висота над рівнем моря − не більше 1000 м;
- відносна вологість повітря не більше 98 % при 30 °С;
- верхнє робоче значення температури, навколишнього повітря − плюс 50 °С;
- нижнє робоче значення температури навколишнього повітря − мінус 45 °С;
- навколишнє середовище - вибухобезпечне, яке не містить пилу, хімічно активних газів і пари в концентраціях, що руйнують покриття металів та ізоляцію;
- положення трансформаторів в просторі - будь-яке.
Клас нагрівостійкості ізоляції – В по ДСТУ EN 61869-1:2017.
Клас займистості трансформаторів відповідає групі НВ40 за ДСТУ EN 60695-11-10.
Приклад умовного позначення трансформаторів струму при замовленні і в документації другого виробника. Трансформатор струму TCHD2-0,72 на номінальну первинну силу струму 50 А, номінальну вторинну силу струму 1 А і номінальною навантагою 0,5 В·А
Трансформатор струму TCHD2-0,72-33.10.3-50//1-10P10-0,5.
- Найменування параметру Значення параметру
- Найвища напруга обладнання, Um, [kV] 0,72
- Номінальний вторинний струм, Isn, [A] 1
- Номінальна частота, Fn, [Hz] 50
- Коефіцієнт граничної точності, ALF 10
- Коефіцієнт трансформації і навантага cosφ=0,8, Ipr//Isr-S, [A//A-VA] 50//1-0,5; 60//1-0,5; 100//1-1; 200//1-2,5; 300//1-5
- Клас точності 10P
- Роз'ємний +
