TCBP3-0,72
Найвища напруга обладнання, Um, [kV]: 0,72;
Номінальний первинний струм, Ipn, [А]: 50 - 30000;
Клас точності вторинної обмотки: 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5P; 10P;
Кількість вторинних обмоток: 1;

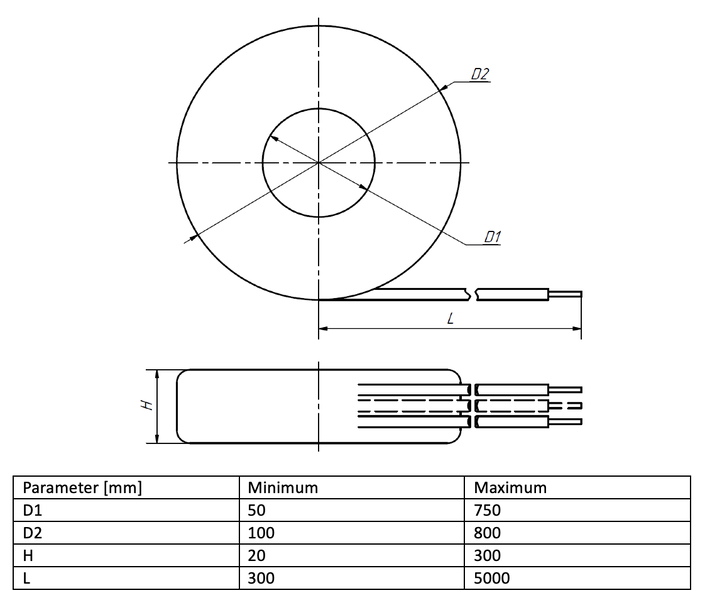

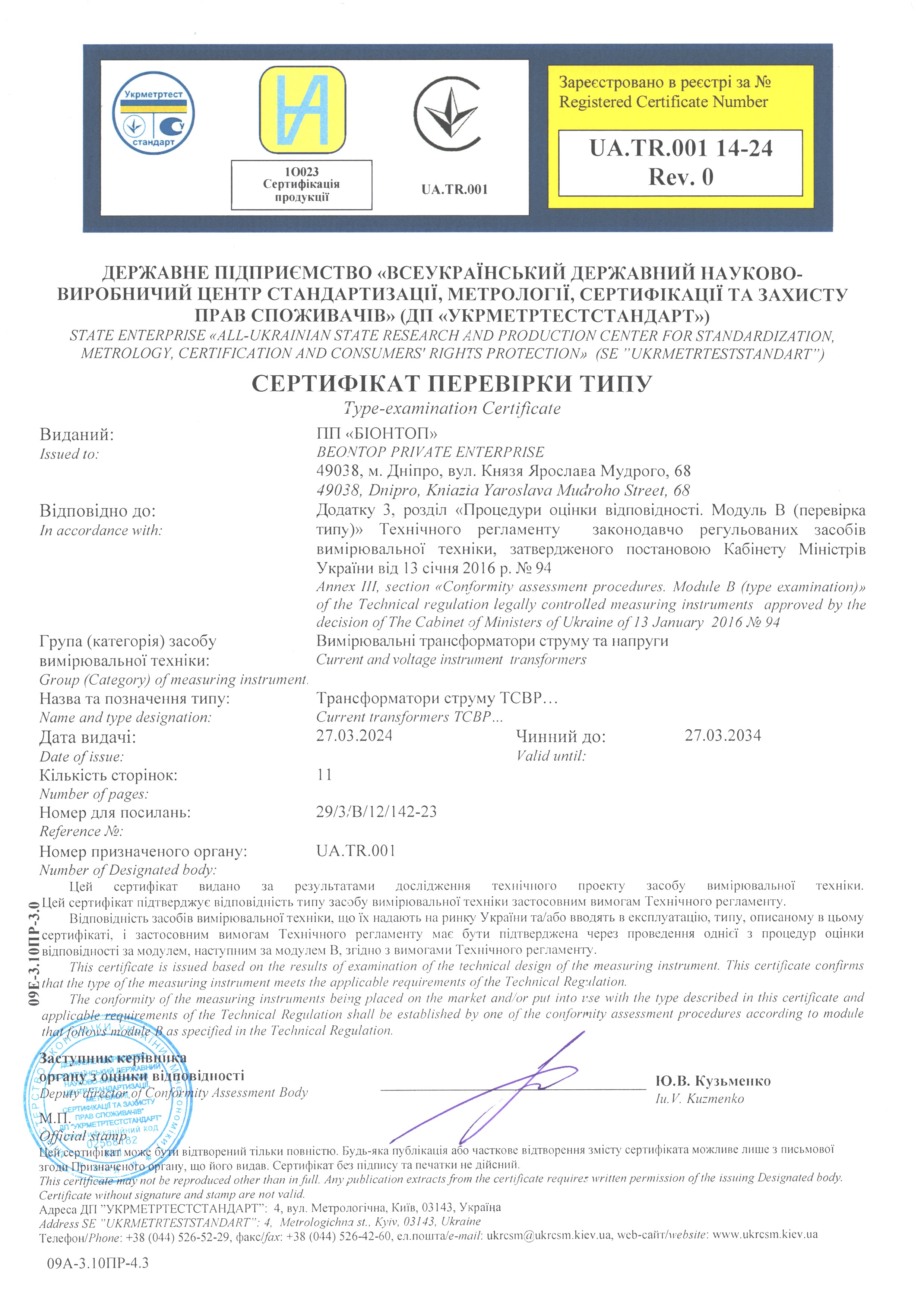

Трансформатори відповідають ДСТУ EN 61869-1:2017, ДСТУ EN 61869-2:2017.

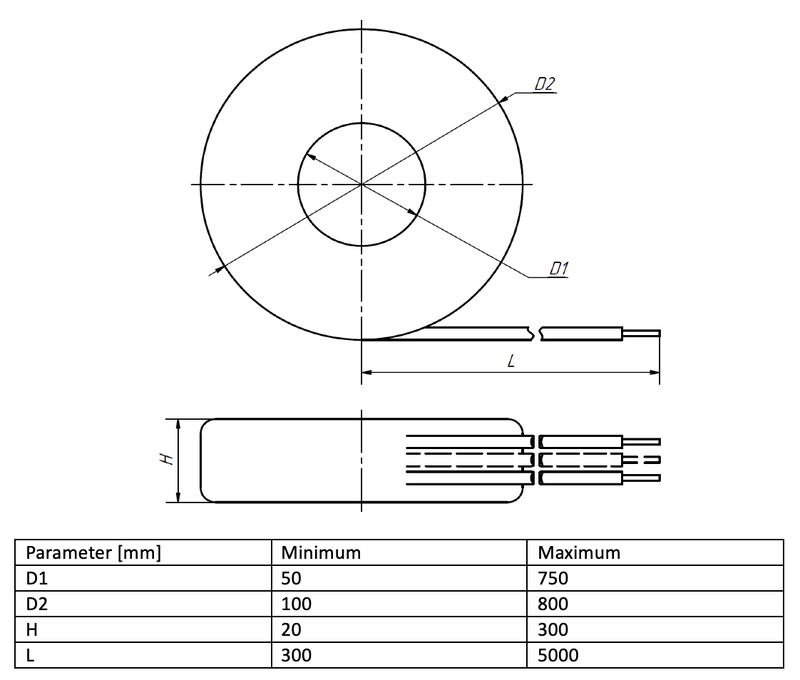

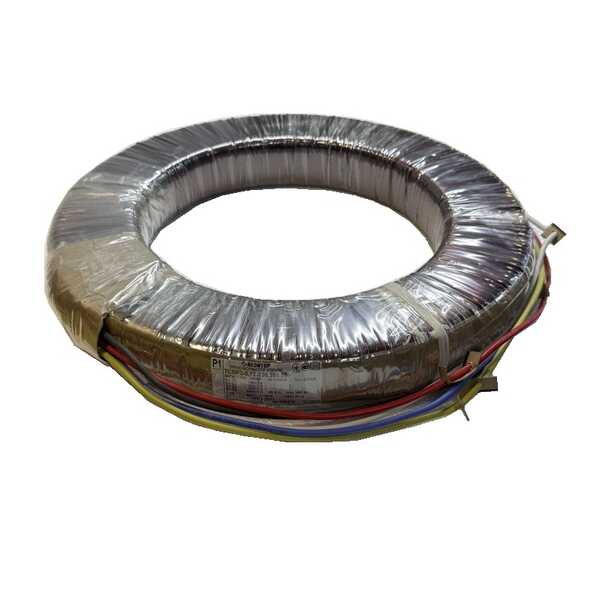

Трансформатори струму типу ТСВP… (далі - трансформатори) відносяться до трансформаторів прохідного типу без первинної обмотки і призначені для вбудовування в масляні силові трансформатори, автотрансформатори, реактори і вимикачі. Трансформатори призначені для передачі сигналу вимірювальної інформації вимірювальним приладам захисту і управління, і для ізолювання обладнання під’єднаного до вторинних обмоток від високої напруги.
Трансформатори відносяться до обладнання з найбільшою напругою мережі (Um) 0,72 кВ, при цьому вони можуть бути встановлені на вводи будь якого класу напруги, якщо конструкція вводу дозволяє їх установку, а роль головної ізоляції між струмопроводом вводу і вторинною обмоткою трансформаторів забезпечується власною ізоляцією вводу.
Трансформатори призначені для експлуатації в наступних умовах:
- оточуюче середовище – трансформаторне масло;
- верхнє робоче значення температури масла − плюс 115 °С;
- нижнє робоче значення температури масла − мінус 60 °С;
- висота над рівнем моря − не більше 1000 м;
- положення трансформаторів в просторі - будь-яке.
- Найменування параметру Значення параметру
- Найвища напруга обладнання, Um, [kV] 0,72
- Номінальний первинний струм, Ipn, [А] 50; 60; 75; 80; 90; 100; 120; 125; 150; 200; 250; 300; 350; 400; 450; 500; 550; 600; 750; 800; 900; 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000; 3200; 3500; 4000; 4500; 5000; 6000; 8000; 9000; 10000; 12000; 12500; 14000; 15000; 16000; 18000; 20000; 22000; 24000; 25000; 30000
- Номінальний вторинний струм, Isn, [A] 1; 5
- Номінальна частота, Fn, [Hz] 50
- Клас точності вторинної обмотки для вимірювань 0,2; 0,2S; 0,5; 0,5S; 1; 3
- Клас точності вторинної обмотки для захисту 5P; 10P
- Номінальна вторинна навантага при соs φ = 0,8 - обмотка для вимірювань, [VA] 5; 10; 15; 20; 25; 30; 40; 50; 60; 70; 80; 90; 100
- Номінальна вторинна навантага при соs φ = 0,8 - обмотка для захисту, [VA] 5; 10; 15; 20; 25; 30; 40; 50; 60; 70; 80; 90; 100
- Коефіцієнт безпеки приладу, FS 2-15
- Коефіцієнт граничної точності, ALF 5-50
- Кількість вторинних обмоток 1
- Виконання з перемиканням +
