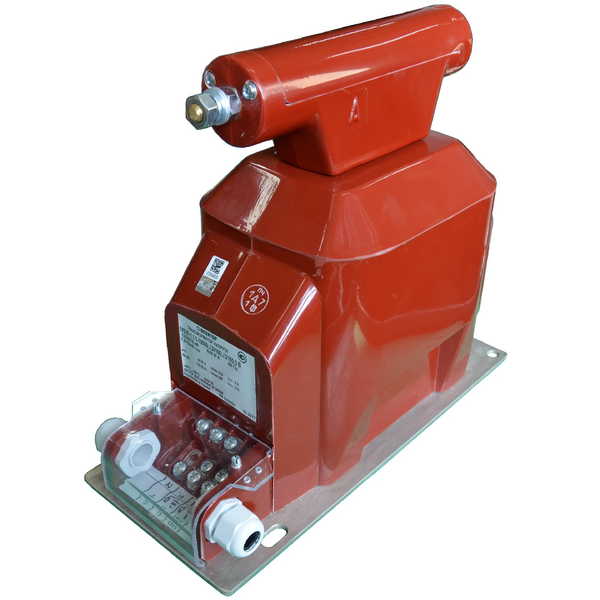

IVS1(F)
Трансформатори напруги IVS… призначені для передачі сигналів вимірювальної інформації вимірювальним приладам, пристроям захисту, сигналізації та управління.
Трансформатори призначені для експлуатації в приміщеннях, в яких коливання температури і вологості повітря не суттєво відрізняється від коливань на відкритому повітрі, а також в середині комплектних виробів призначених для експлуатації на відкритому повітрі за умови відсутності прямого впливу сонячного випромінювання та атмосферних опадів, в наступних умовах:
- висота над рівнем моря − не більше 1000 м;
- відносна вологість повітря не більше 98 % при 30 °С;
- верхнє робоче значення температури, навколишнього повітря − плюс 50 °С;
- нижнє робоче значення температури навколишнього повітря − мінус 45 °С;
- навколишнє середовище - вибухобезпечне, яке не містить пилу, хімічно активних газів і пари в
концентраціях, що руйнують покриття металів та ізоляцію;
- положення трансформаторів в просторі - будь-яке.
Клас нагрівостійкості ізоляції – В по ДСТУ EN 61869-1:2017.
Клас займистості трансформаторів відповідає групі НВ40 за ДСТУ EN 60695-11-10.
Трансформатори відповідають вимогам ДСТУ EN 61869-1:2017, ДСТУ EN 61869-3:2017, ГОСТ 1983-2015.
Трансформатори напруги IVS… призначені для передачі сигналів вимірювальної інформації вимірювальним приладам, пристроям захисту, сигналізації та управління.
Трансформатори призначені для експлуатації в приміщеннях, в яких коливання температури і вологості повітря не суттєво відрізняється від коливань на відкритому повітрі, а також в середині комплектних виробів призначених для експлуатації на відкритому повітрі за умови відсутності прямого впливу сонячного випромінювання та атмосферних опадів, в наступних умовах:
- висота над рівнем моря − не більше 1000 м;
- відносна вологість повітря не більше 98 % при 30 °С;
- верхнє робоче значення температури, навколишнього повітря − плюс 50 °С;
- нижнє робоче значення температури навколишнього повітря − мінус 45 °С;
- навколишнє середовище - вибухобезпечне, яке не містить пилу, хімічно активних газів і пари в
концентраціях, що руйнують покриття металів та ізоляцію;
- положення трансформаторів в просторі - будь-яке.
Клас нагрівостійкості ізоляції – В по ДСТУ EN 61869-1:2017.
Клас займистості трансформаторів відповідає групі НВ40 за ДСТУ EN 60695-11-10.
Трансформатори відповідають вимогам ДСТУ EN 61869-1:2017, ДСТУ EN 61869-3:2017, ГОСТ 1983-2015.
- Найменування параметру Значення параметру
- Найвища напруга обладнання, Um, [kV] 3,6; 7,2; 12
- Кількість вторинних обмоток 1, 2, 3
- Випробувальна напруга промислової частоти, [kV] 10, 20, 28
- Номінальна напруга первинної обмотки, Un, [kV] 3,0/Ѵ3; 3,3/Ѵ3; 3,6/Ѵ3; 6/Ѵ3; 6,3/Ѵ3; 6,6/Ѵ3; 10/Ѵ3; 10,5/Ѵ3; 11/Ѵ3;
- Номінальна напруга основної вторинної обмотки, [V] 100/√3; 110/√3; 120/√3
- Номінальна напруга додаткової вторинної обмотки, [V] 100; 110; 120; 100/Ѵ3; 110/Ѵ3; 120/Ѵ3; 100/3; 110/3; 120/3
- Номінальна потужність основної вторинної обмотки в класі точності, [VA/cl] 25/0,2; 50/0,5; 100/1; 150/3
- Номінальна потужність додаткової вторинної обмотки в класі точності, [VA/cl] 150/3P; 150/6P
- Гранична термічна потужність, [VA] 400; 500; 630
